A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

占地119.92平方米，帶有室內車庫，布局合理完善，整體小巧溫馨，房間數量正可好，適合一家人居住。

設計功能：

一層：門廳、客廳、廚房、餐廳、臥室、衛生間、車庫。

二層：休閑廳、衛生間、臥室、兒童房、臥室2（帶陽臺）。
施工參數：

建筑層數：地上2層，建筑總高度（到屋脊高度）：9.500米，建筑面積：206.6平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.0米。

側面效果圖：

背面效果圖：

一層平面圖：

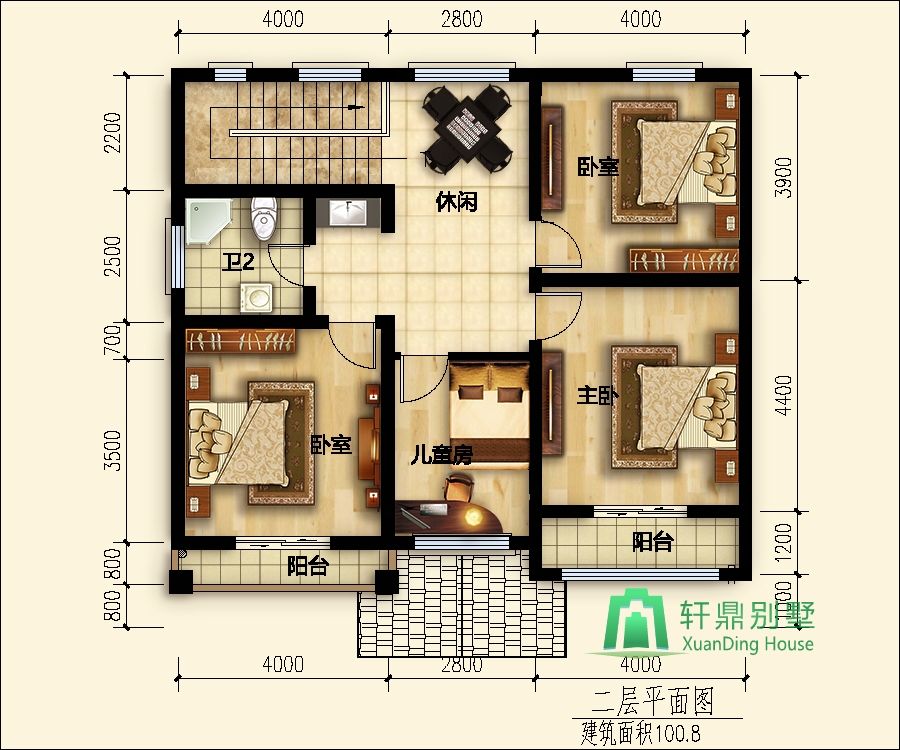

二層平面圖：

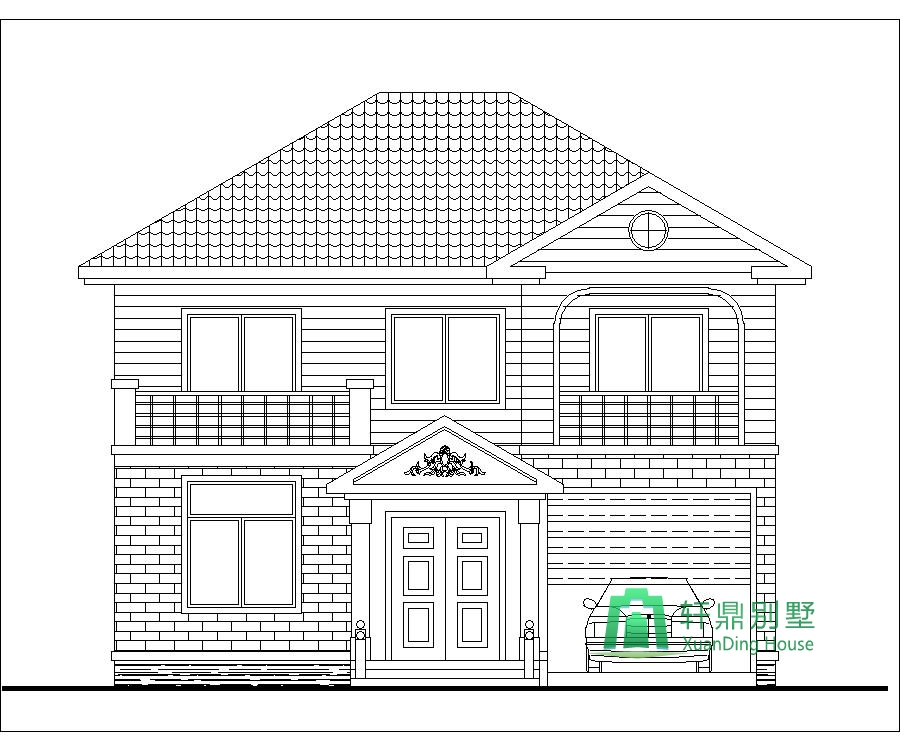

正立面圖：

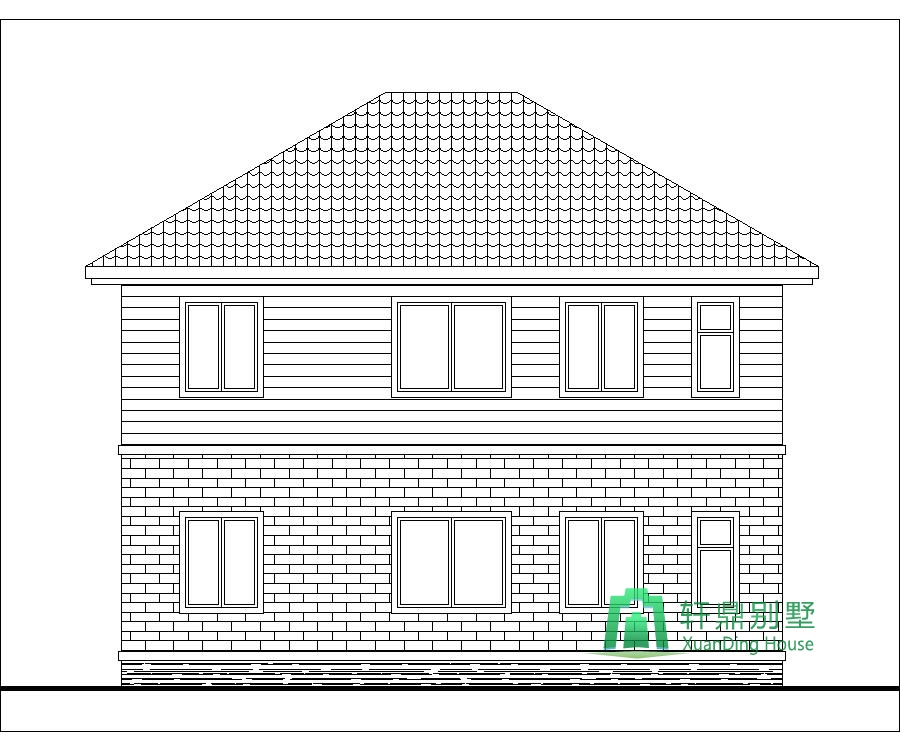

背立面圖：

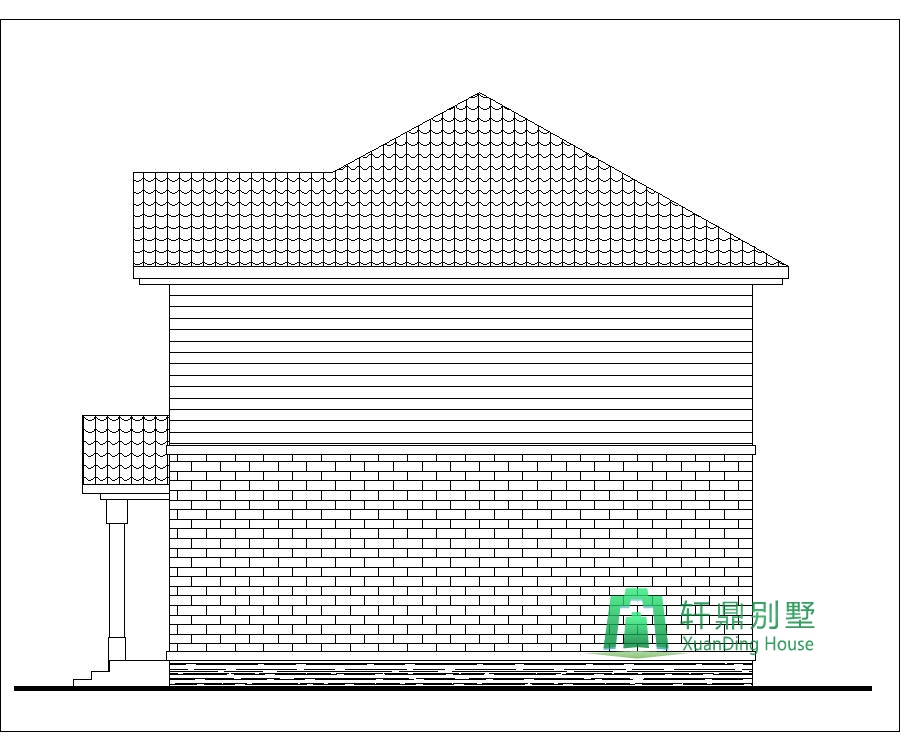

左立面圖：

右立面圖：
