A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

二層自建小別墅設計圖，含全套施工圖紙，中華田園風格，配色與外觀完美融合，內部布局完善，想建房，找軒鼎，為您設計溫馨舒適的家園。

設計功能：

一層：客廳、廚房、餐廳、麻將室、臥室、衛生間。

二層：客廳、陽臺、臥室、書房、衛生間、臥室（帶衛生間）。

施工參數：
建筑層數：地上2層，建筑總高度（到屋脊高度）：8.236米，建筑面積：246.97平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.5米，二層層高3.0米。

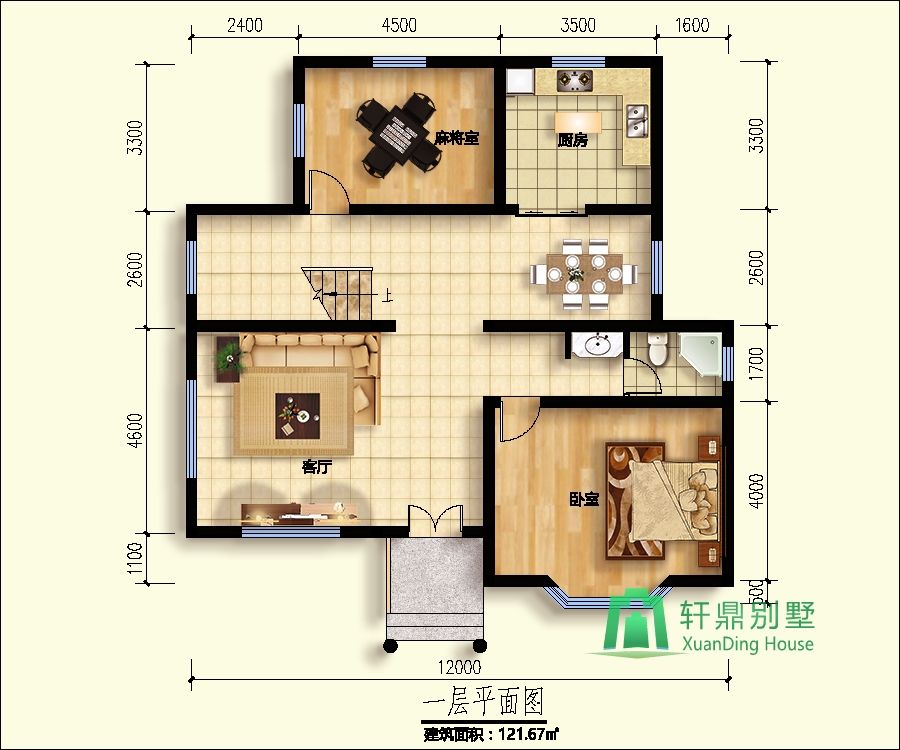

一層平面圖：

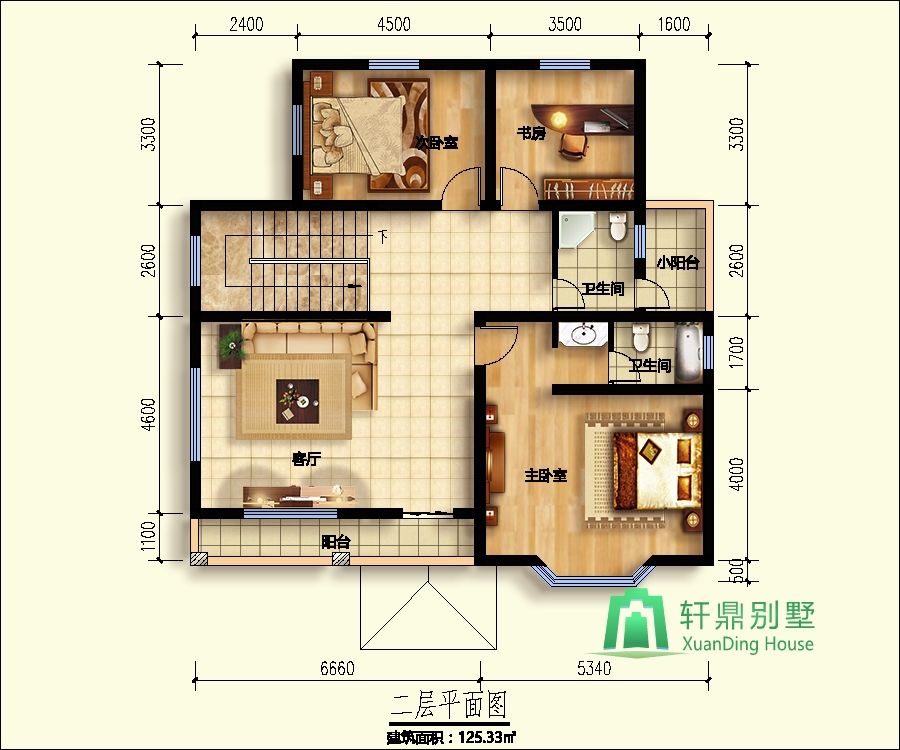

二層平面圖：

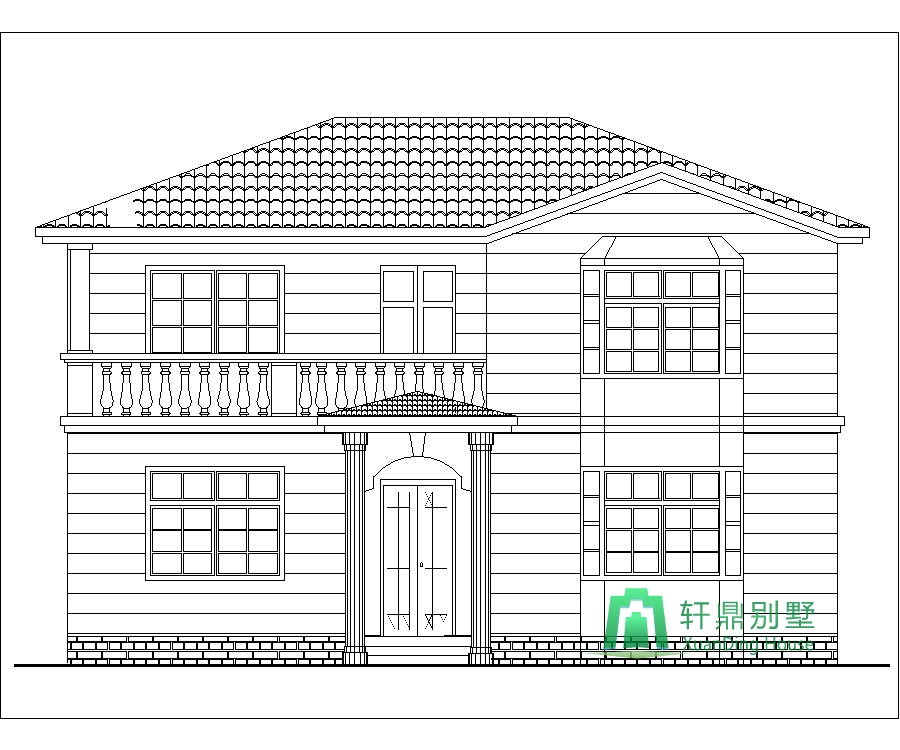

正立面圖：

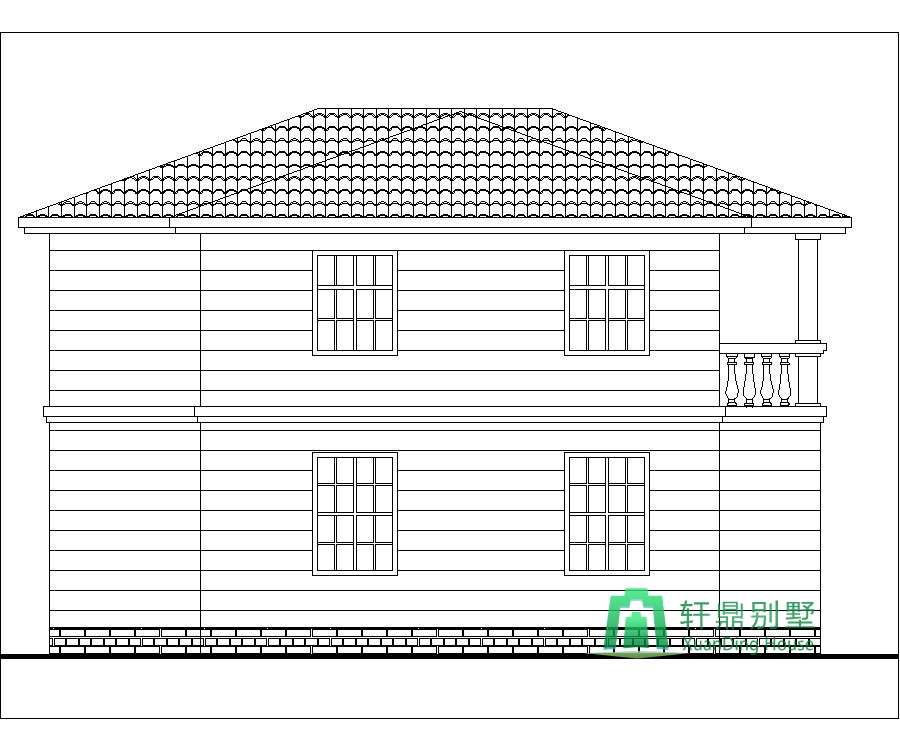

背立面圖：

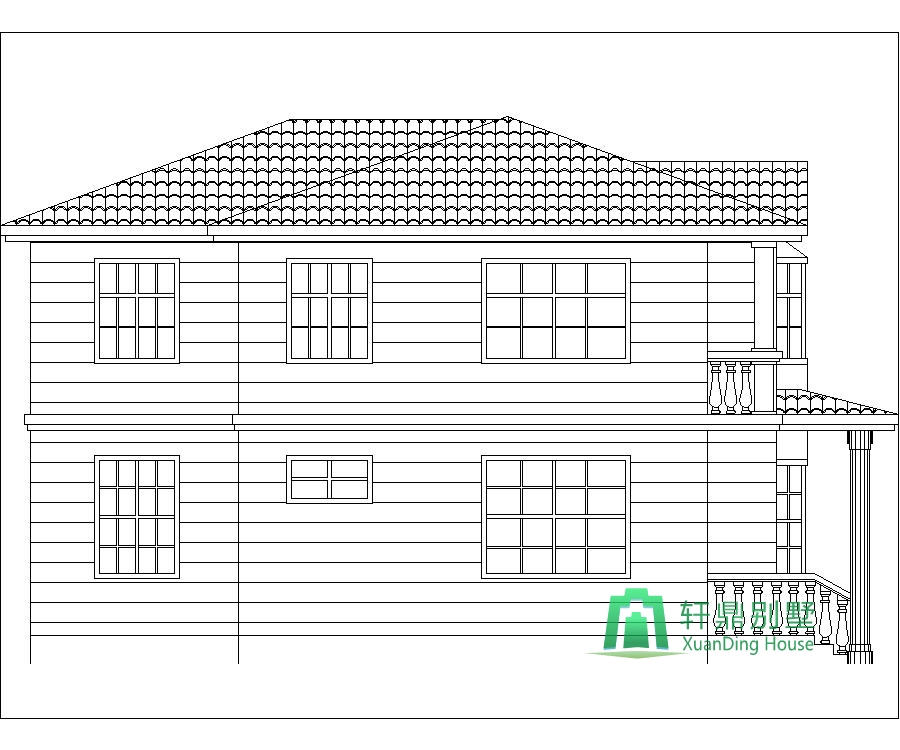

左立面圖：

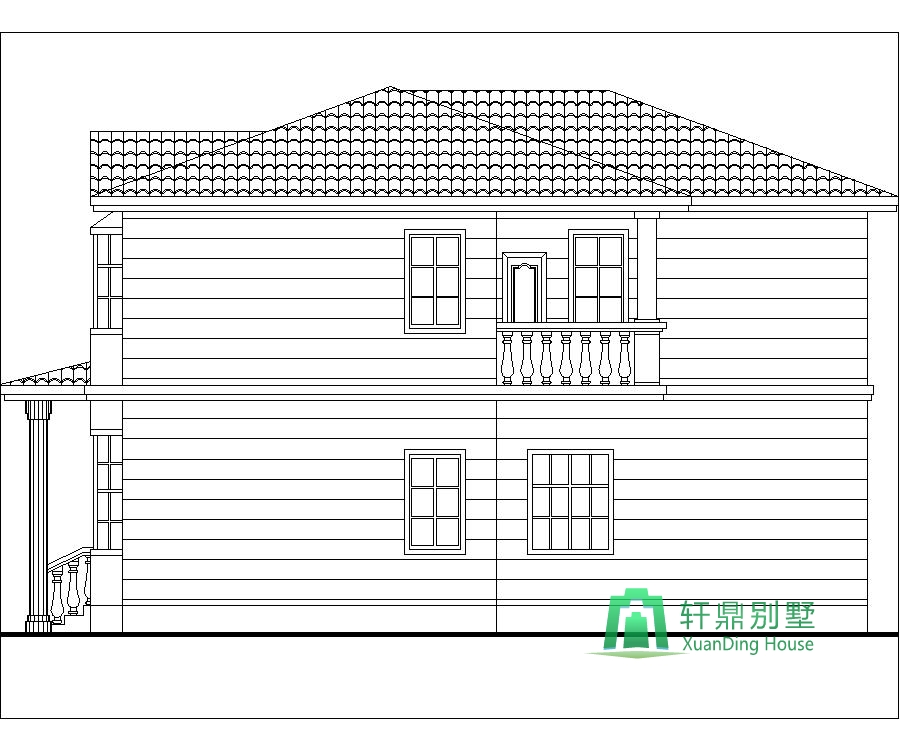

右立面圖：
