A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

占地116㎡的三層自建別墅設計圖紙，含全套施工圖紙，內部布局合理緊湊，充分利用空間，外觀簡單又不失美觀，是一款經濟實用的戶型設計方案。

設計功能：

一層：客廳、廚房、餐廳、儲藏室、衛生間、烤火間、臥室（帶衛生間）。

二層：客廳、臥室2、衛生間、臥室（帶陽臺）、臥室（帶衛生間）。
三層：臥室、儲藏室、衛生間、臥室（帶曬臺）、陽臺。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：10.910米，建筑面積：286.75平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.0米，三層層高2.8米。

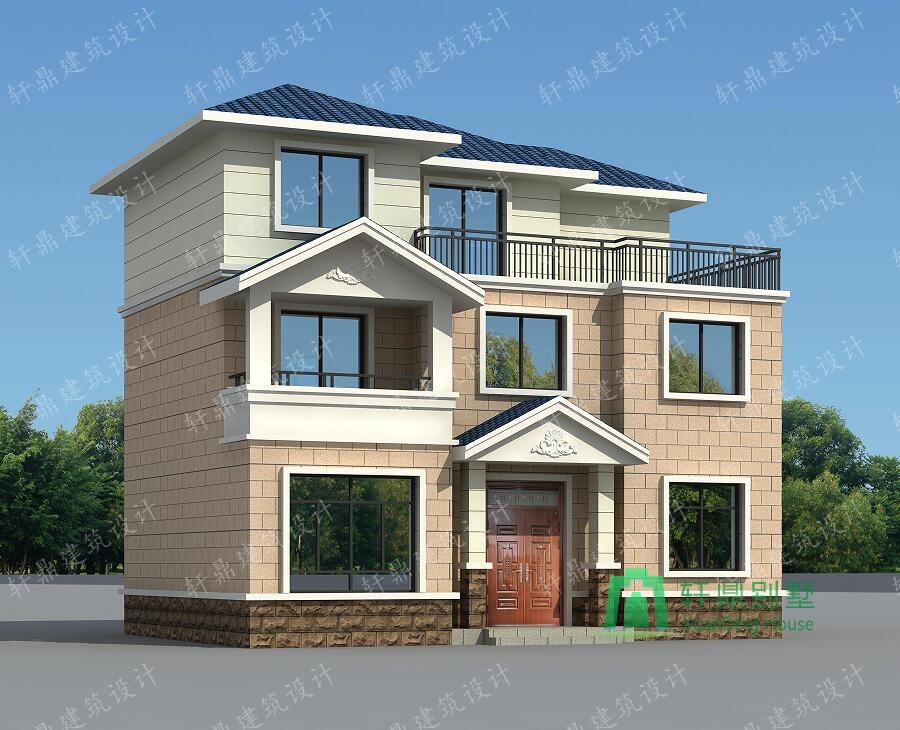

正面效果圖：

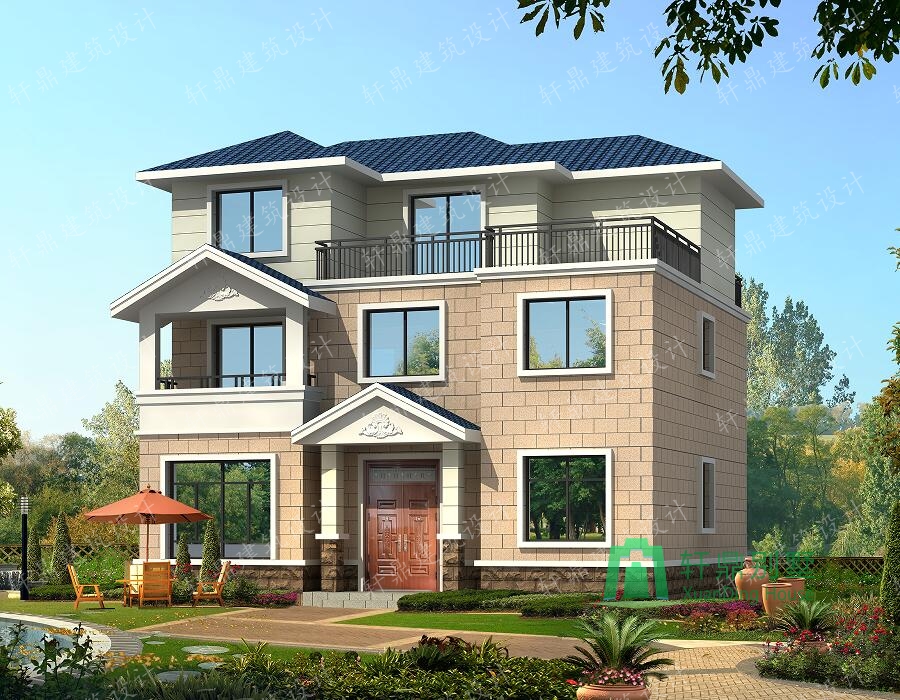

側面效果圖：

背面效果圖：

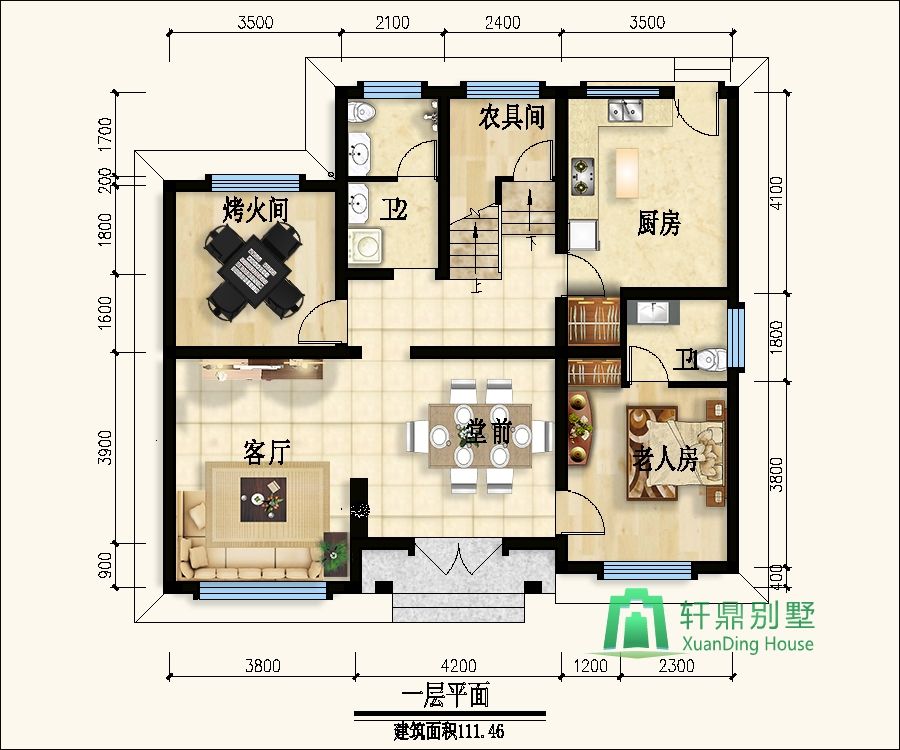

一層平面圖：

二層平面圖：

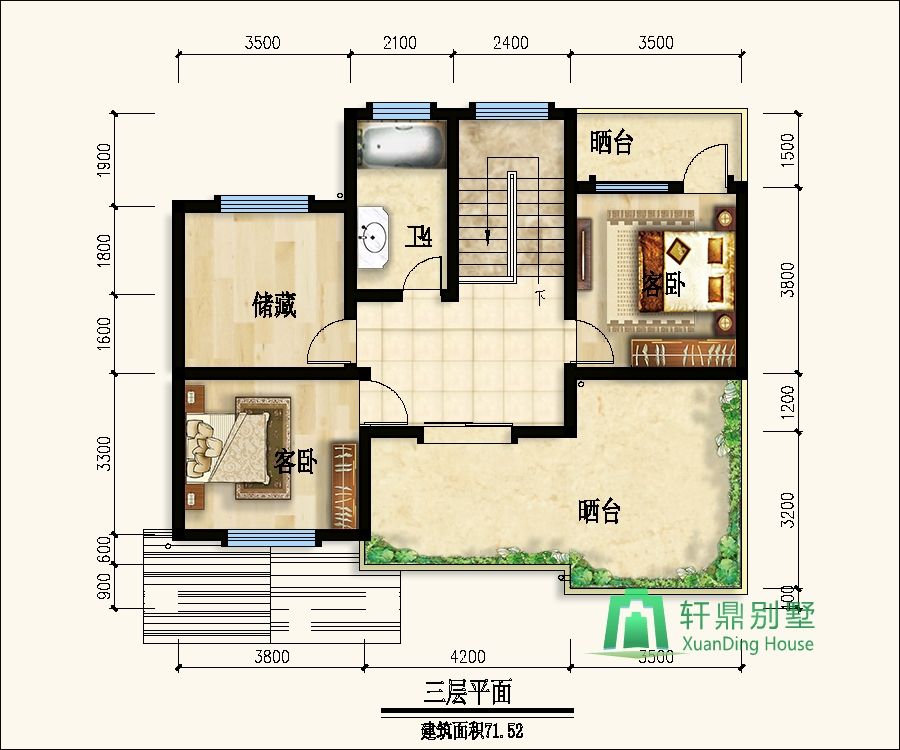

三層平面圖：

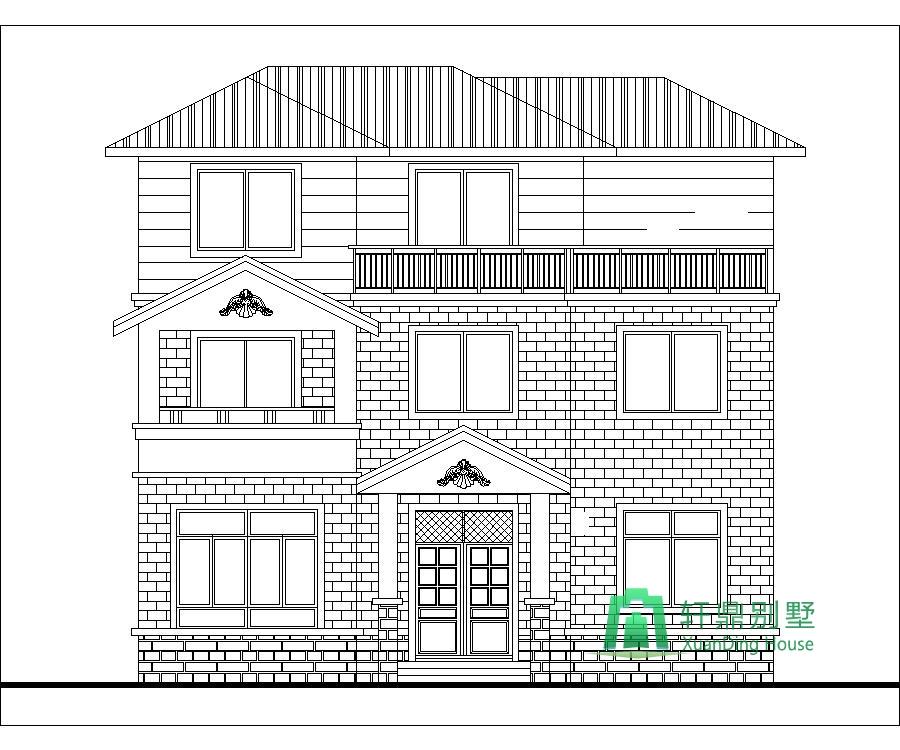

正立面圖：

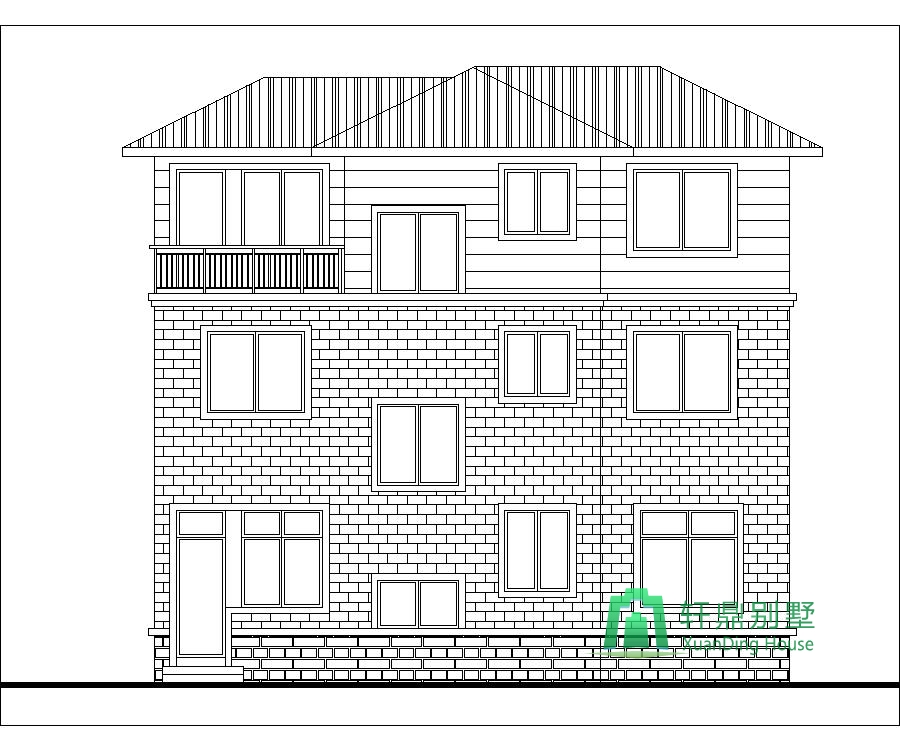

背立面圖：

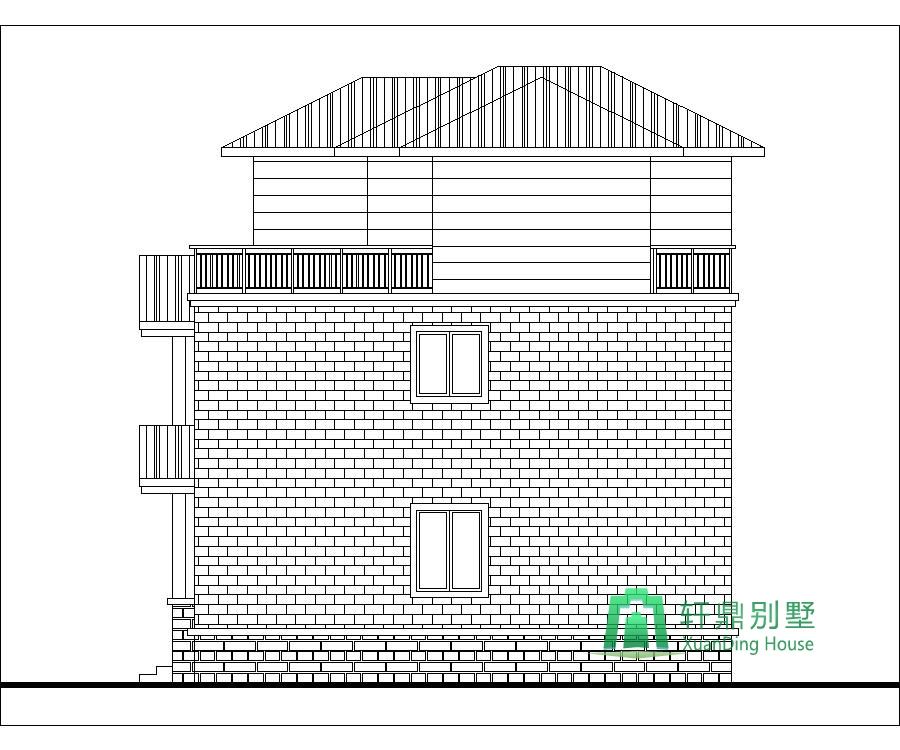

左立面圖：

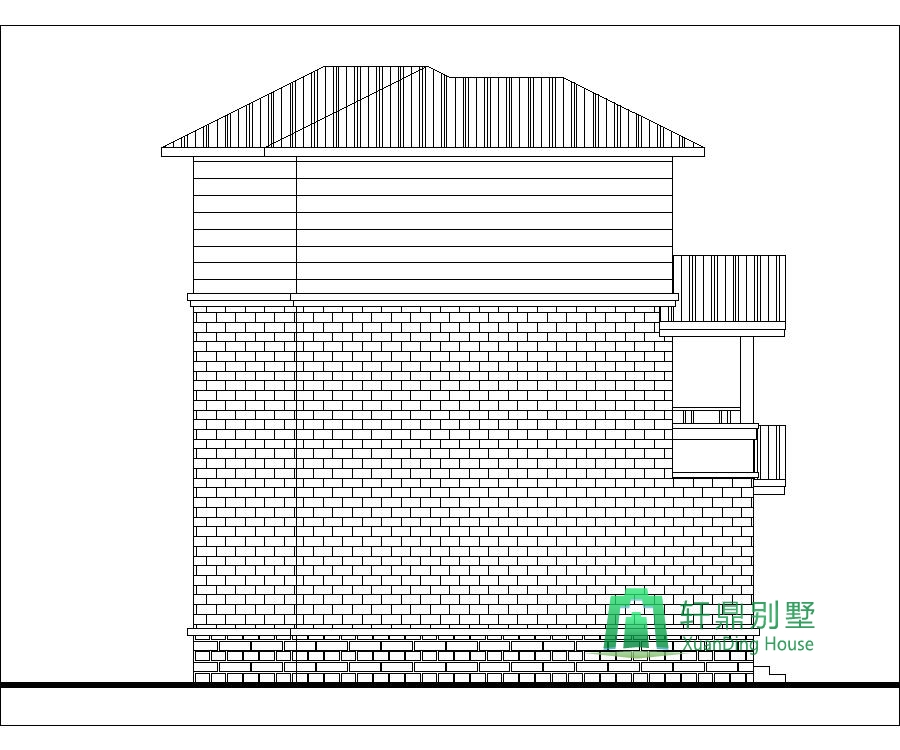

右立面圖：
