A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

本方案為歐式三層自建別墅設計圖，含全套施工圖紙，布局合理完善，占地155㎡，帶有露臺、陽臺，成品圖紙外觀、布局、尺寸各方面施工圖已經完善，不適合做修改。

設計功能：

一層：課堂、客廳、廚房、餐廳、臥室2、衛生間。

二層：臥室2、衛生間、起居室、陽臺、臥室（帶書房、露臺、衛生間）。
三層：臥室（帶書房、露臺、衛生間）、起居室、臥室、衛生間、露臺。
施工參數：

建筑層數：地上3層，建筑總高度（到屋脊高度）：13.00米，建筑面積：386.39平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高4.2米，二層層高3.3米，三層層高3.3米。

正面效果圖：

背面效果圖：

左側效果圖：

右側效果圖：

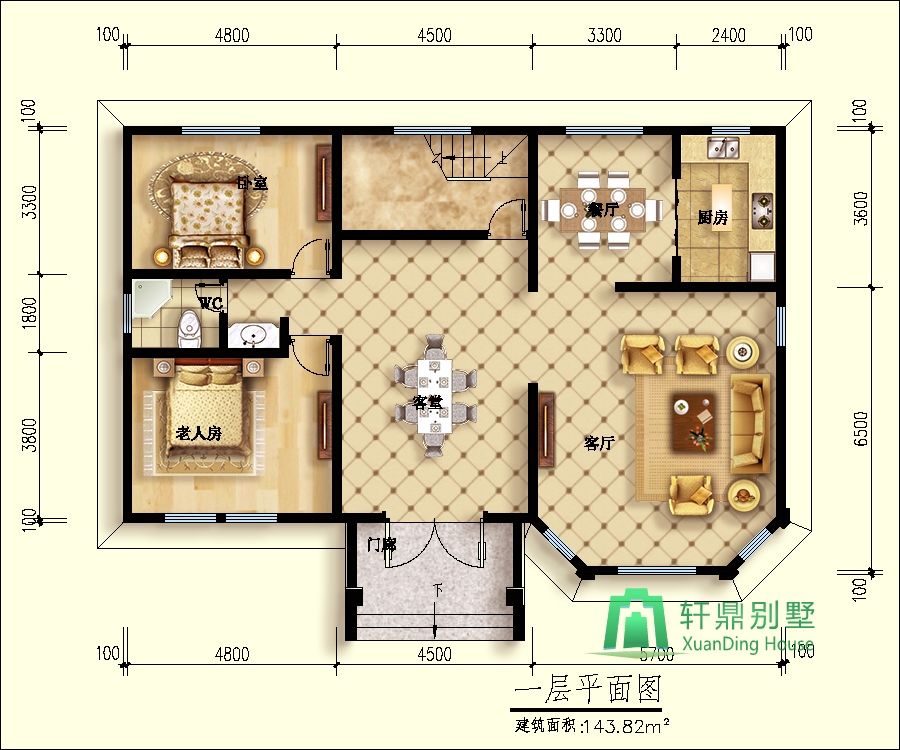

一層平面圖：

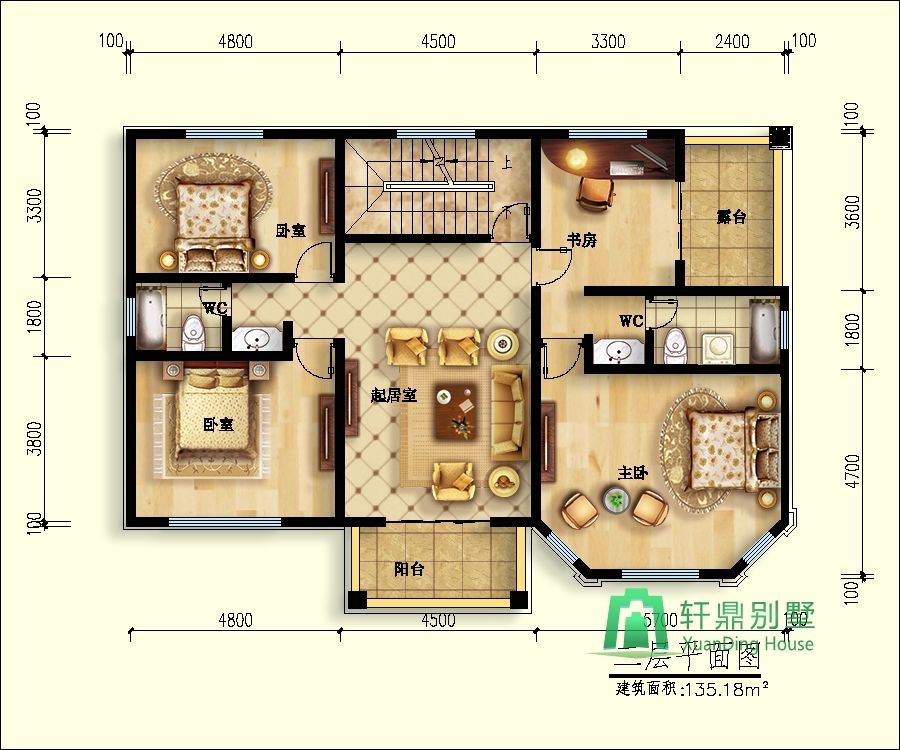

二層平面圖：

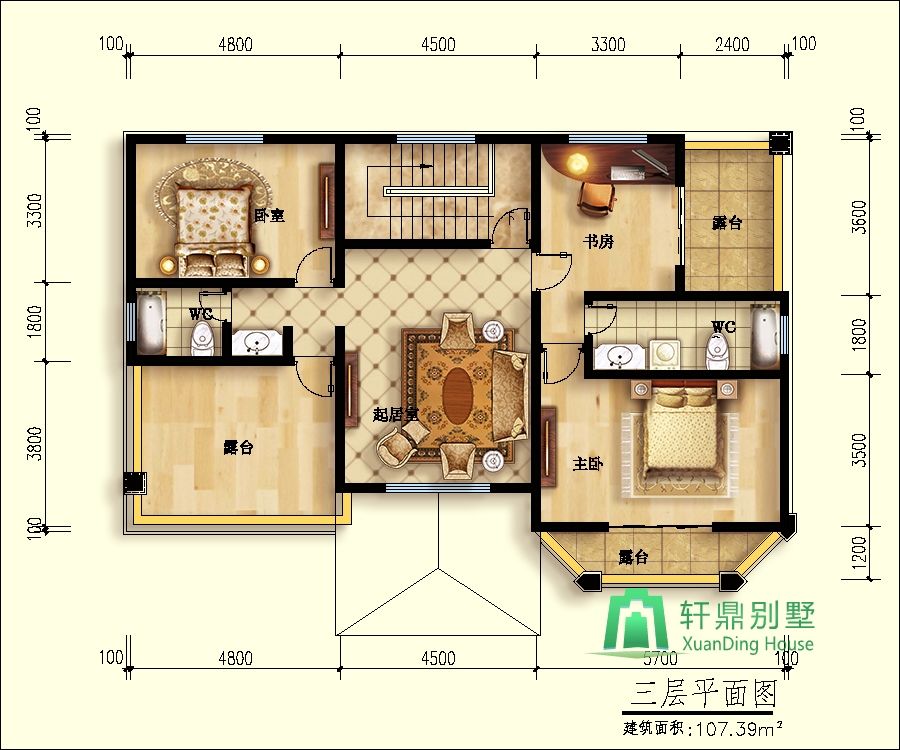

三層平面圖：

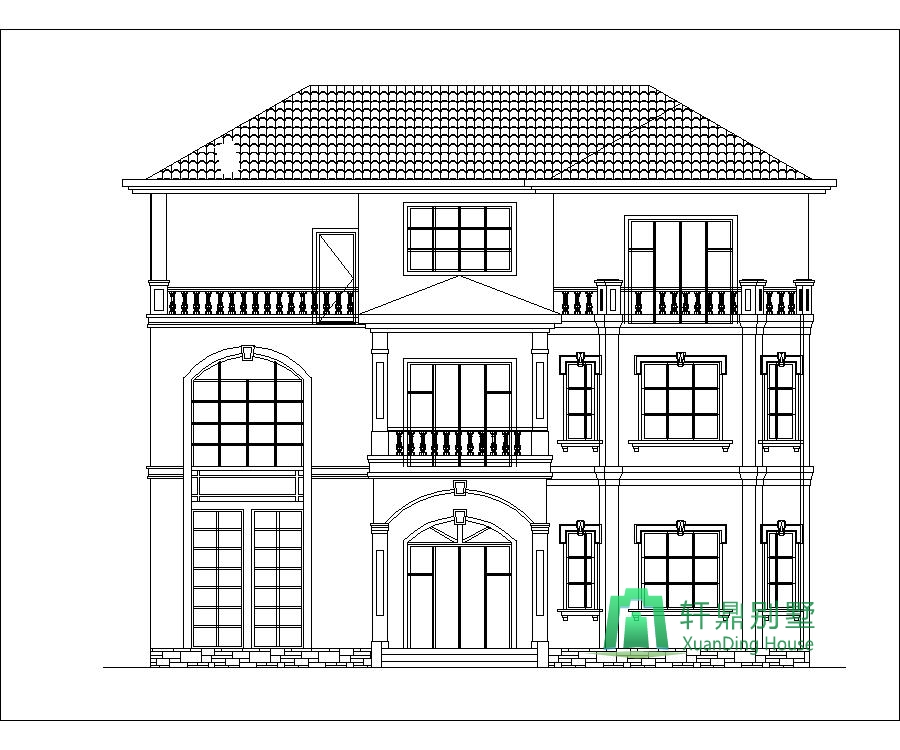

正立面圖：

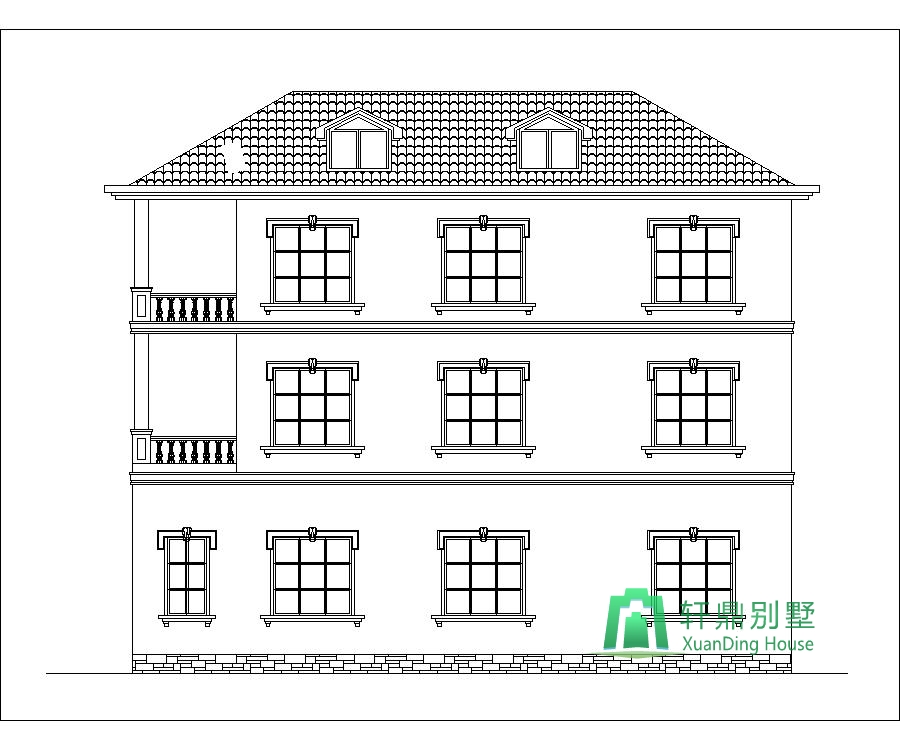

背立面圖：

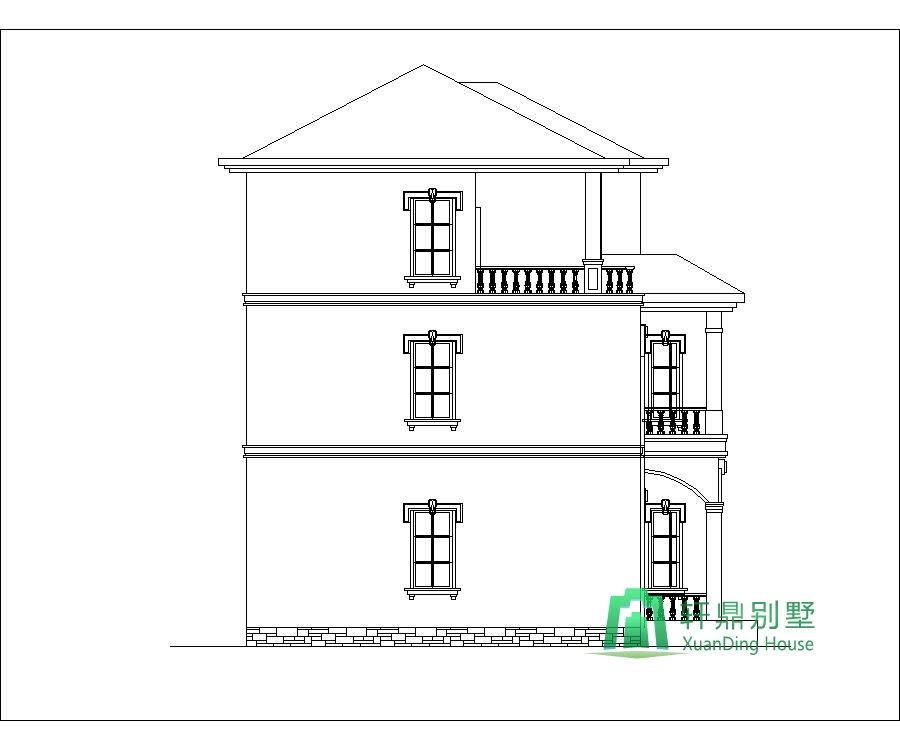

左立面圖：

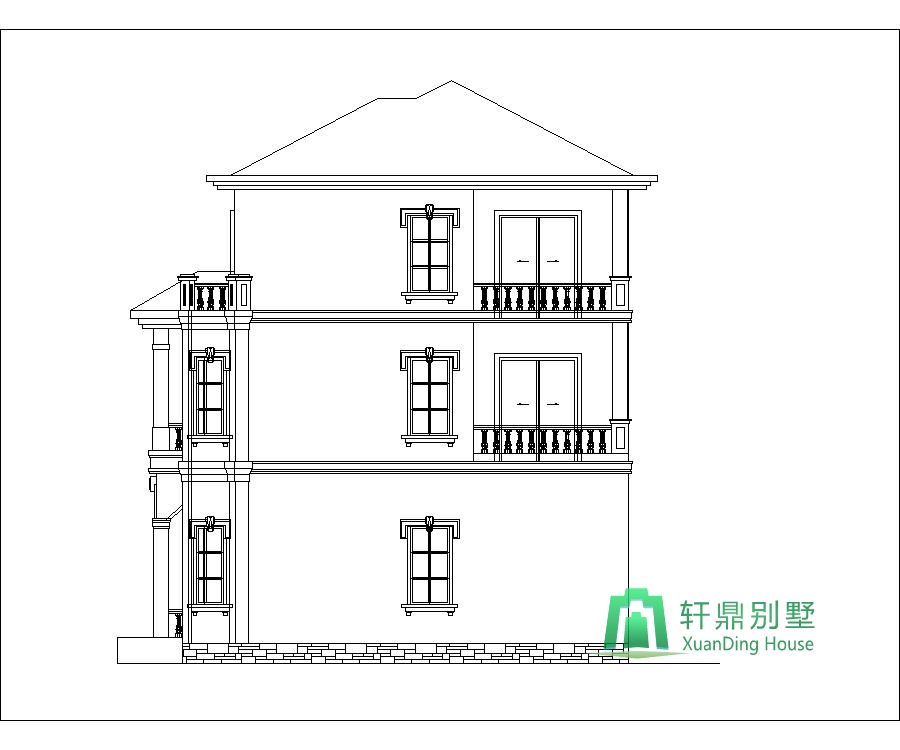

右立面圖：
