A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

三層經濟實用的三層自建別墅設計圖，抗震性能良好，室內采光通風情況良好，內部布局合完善，經濟實用，適合現代農村自建。

設計功能：

一層：玄關、客廳、廚房、餐廳、生活陽臺、臥室、衛生間、臥室（帶衛生間）。
二層：客廳、陽臺、臥室3、衛生間、臥室（帶衛生間）。
三層：健身房、臥室、衛生間、臥室（帶陽臺）、露臺、休閑廳、臥室（帶衛生間）。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.675米，建筑面積：441.66平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.3米。

俯視效果圖：

背面效果圖：

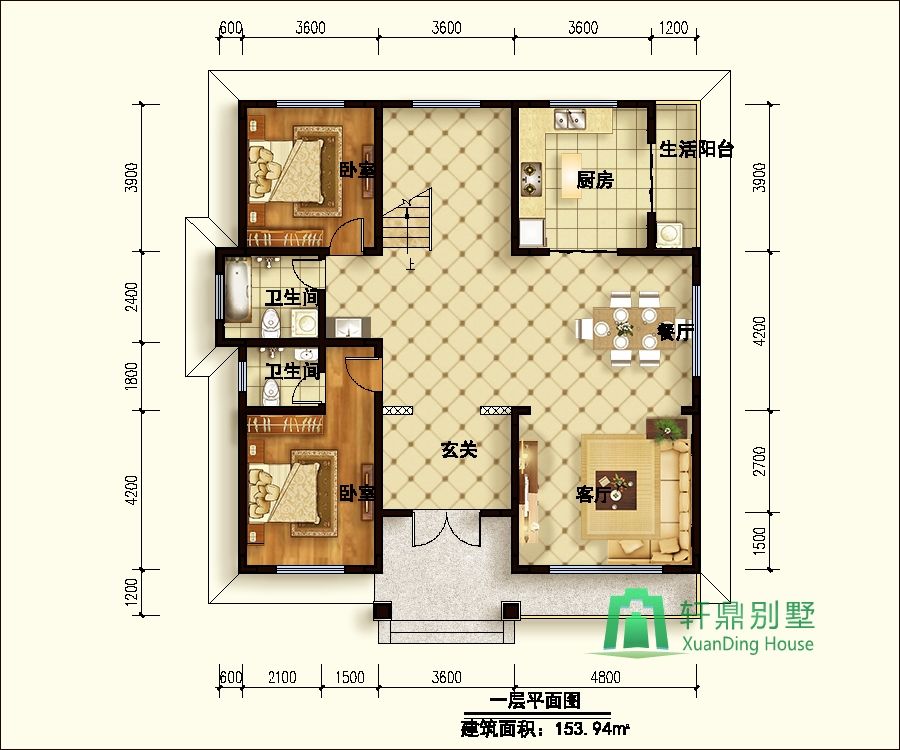

一層平面圖：

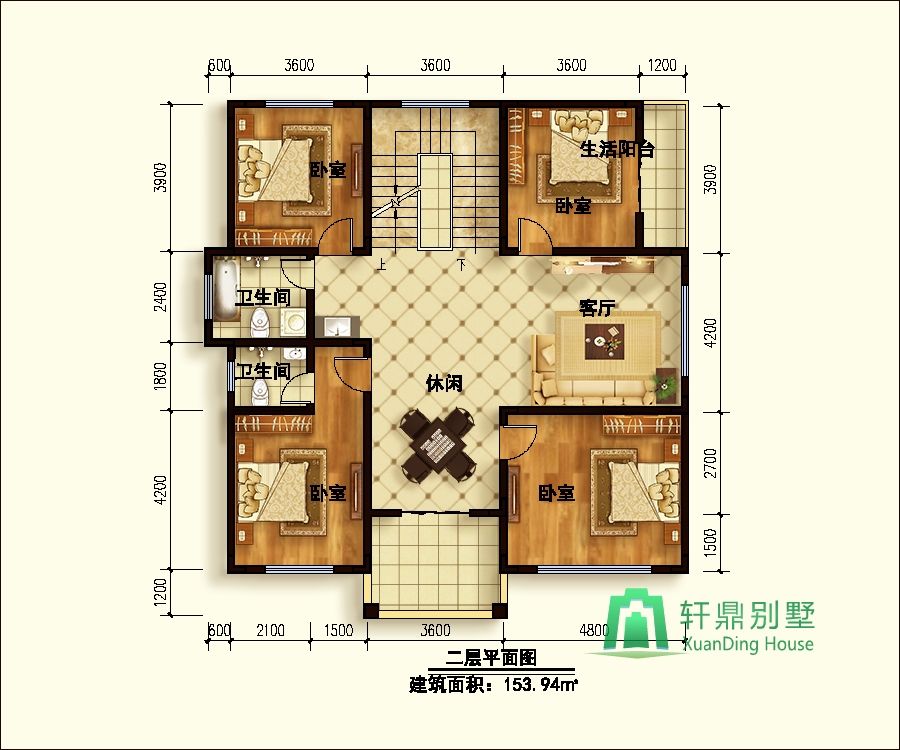

二層平面圖：

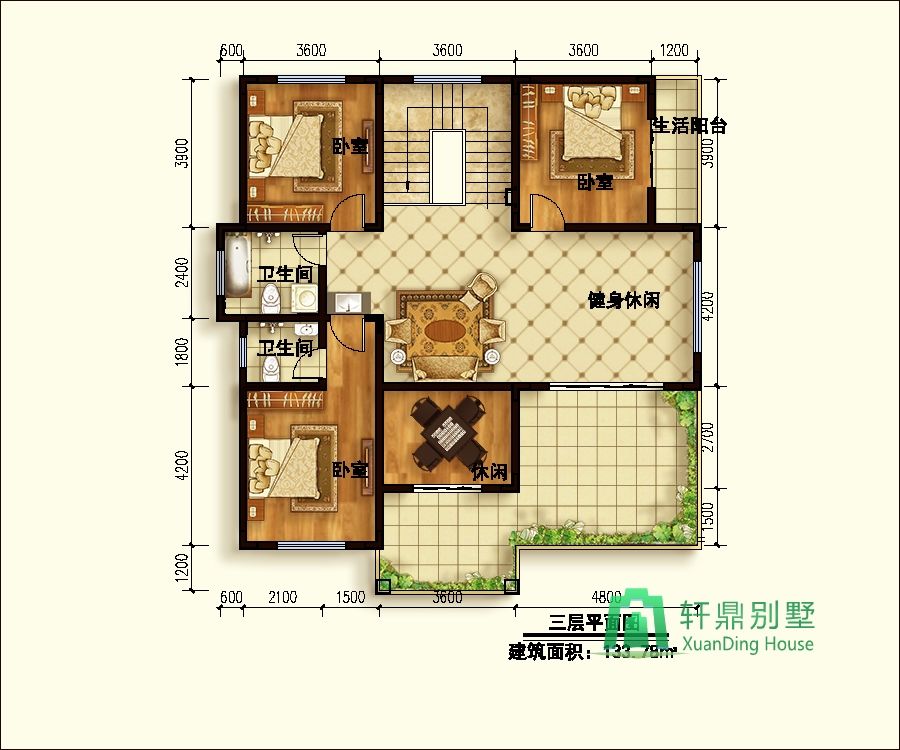

三層平面圖：

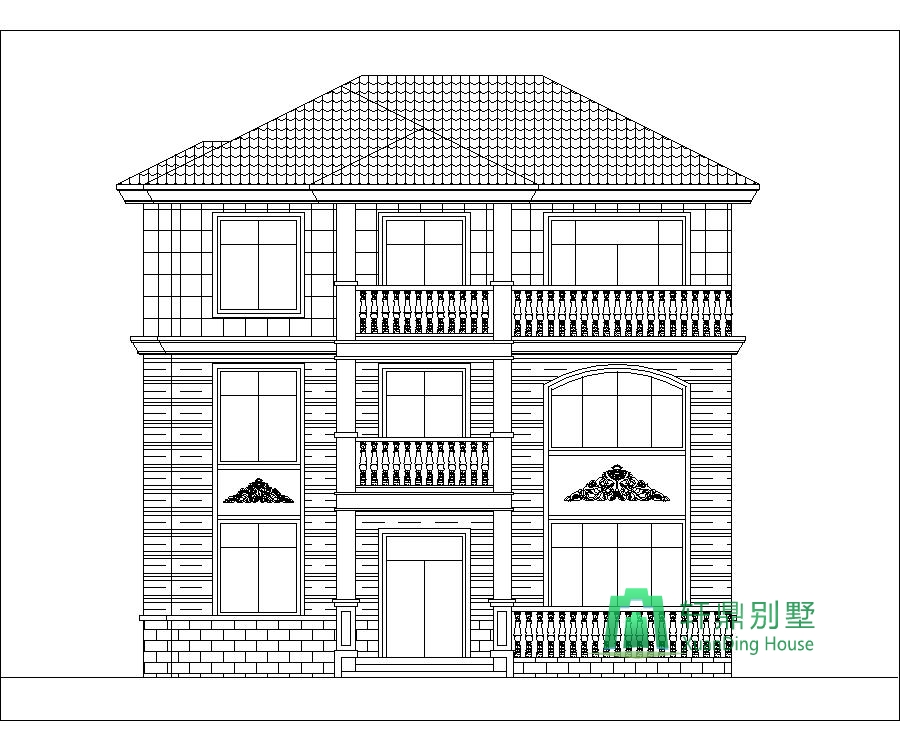

正立面圖：

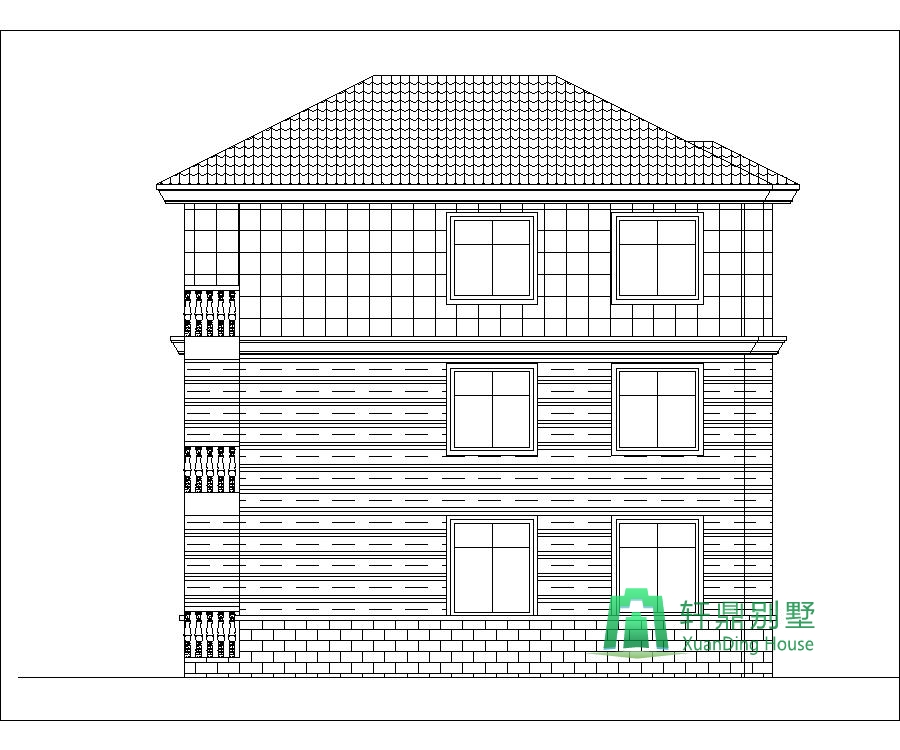

背立面圖：

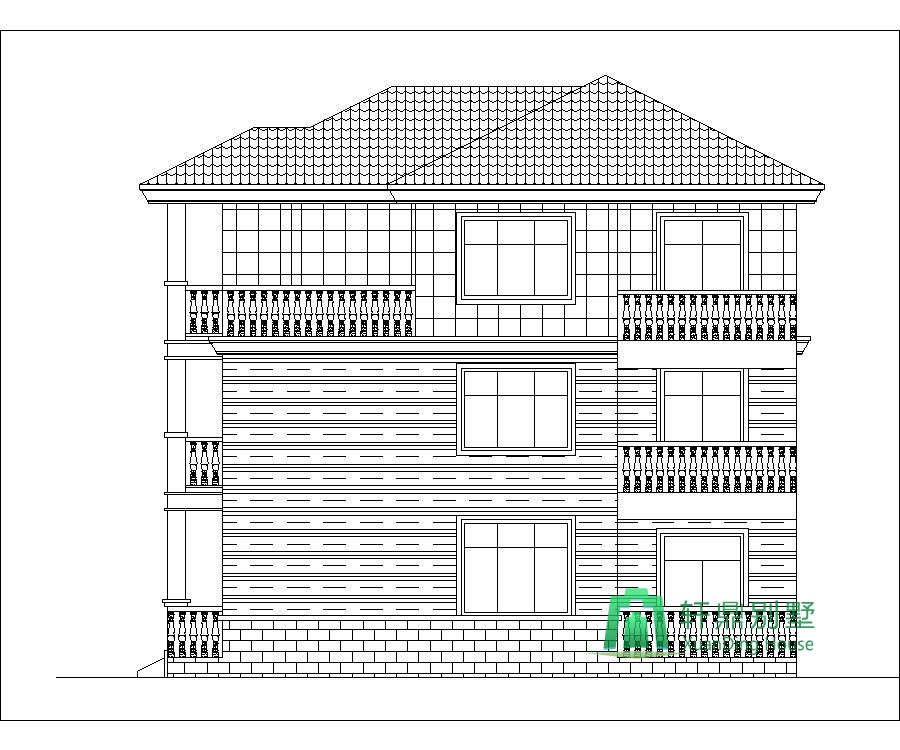

左立面圖：

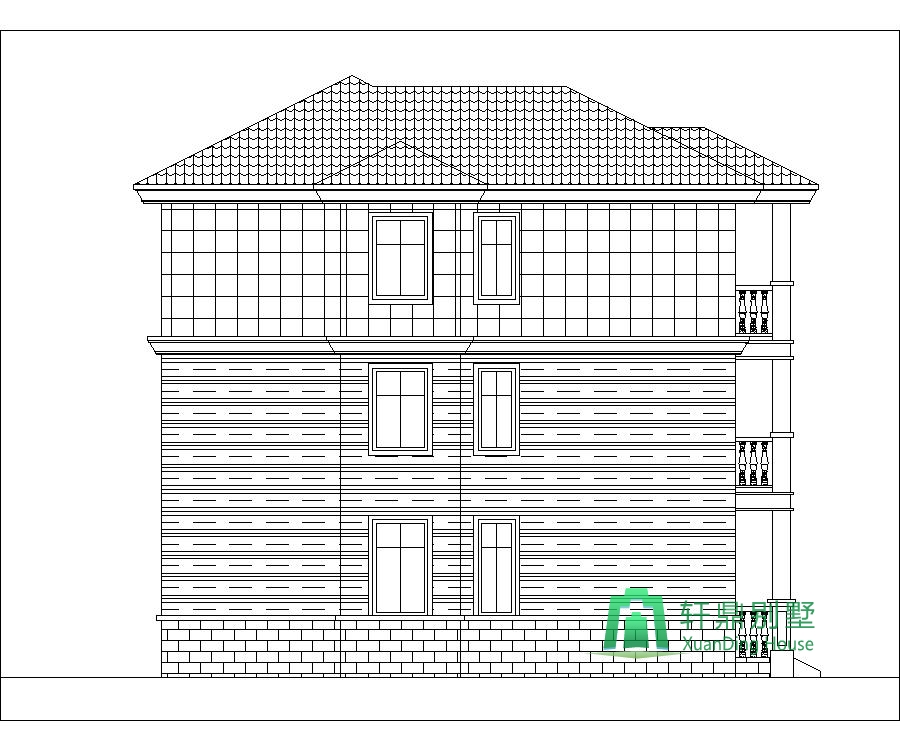

右立面圖：
