A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹：

占地289㎡的雙拼別墅設計圖，布局完善，適合兩兄弟或者是和父母同住，造價相對較低，兩個家庭同時分擔建房費用真的是很劃算的。

設計功能：

一層：單戶（客廳、廚房、餐廳、臥室2、衛生間2）。

二層：單戶（休閑廳、陽臺、客廳、臥室3、衛生間）。
三層：單戶（房間、陽臺、臥室3、衛生間、書房）。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：13.081米，建筑面積：728.04平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米，三層層高3.0,米。

側面效果圖：

背面效果圖：

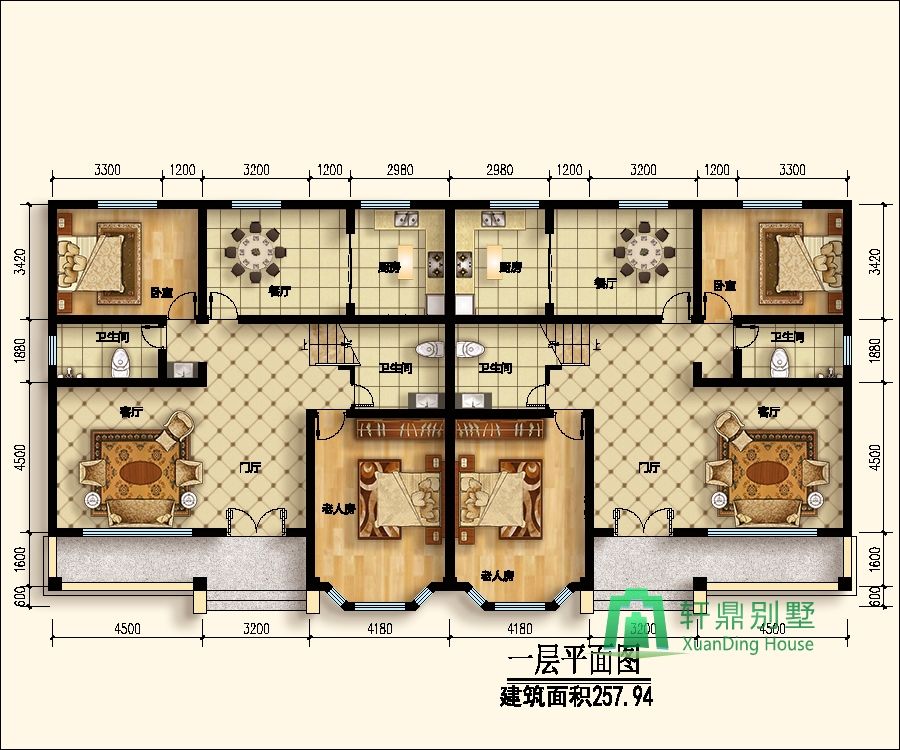

一層平面圖：

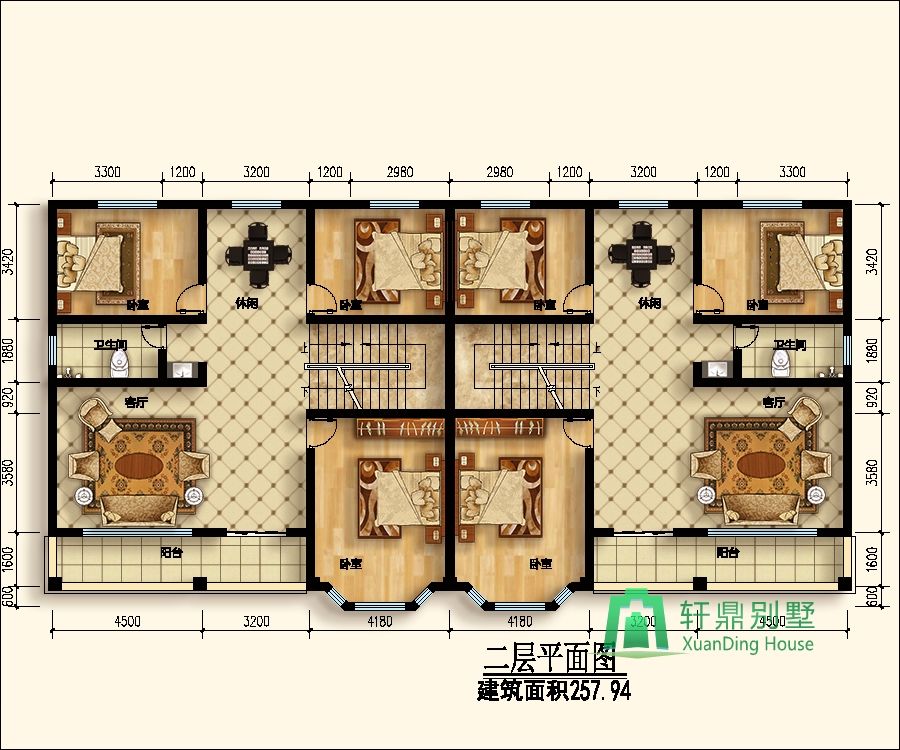

二層平面圖：

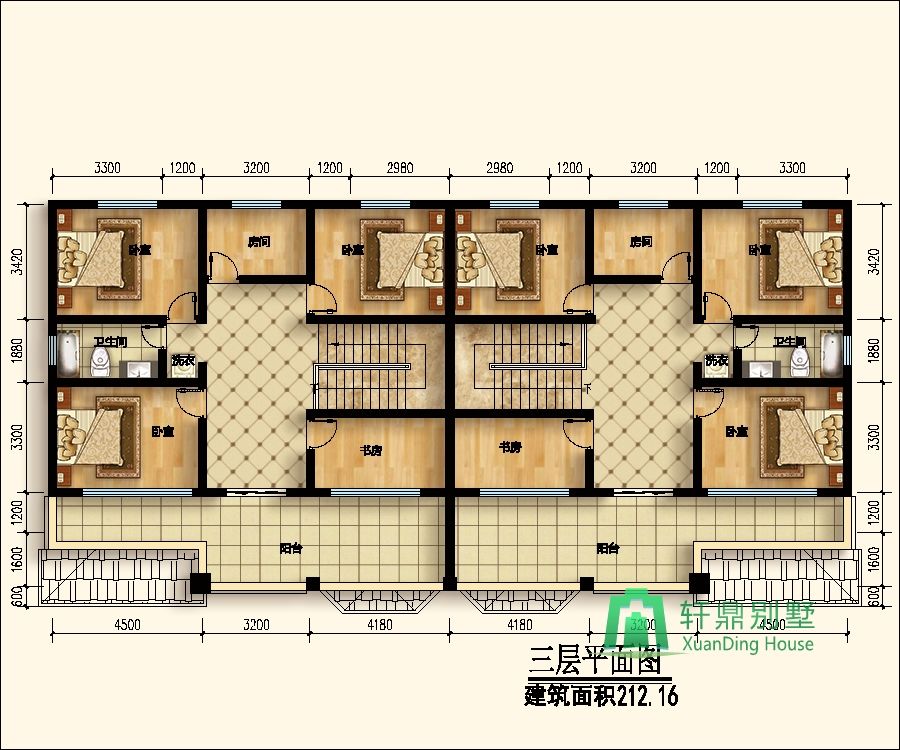

三層平面圖：

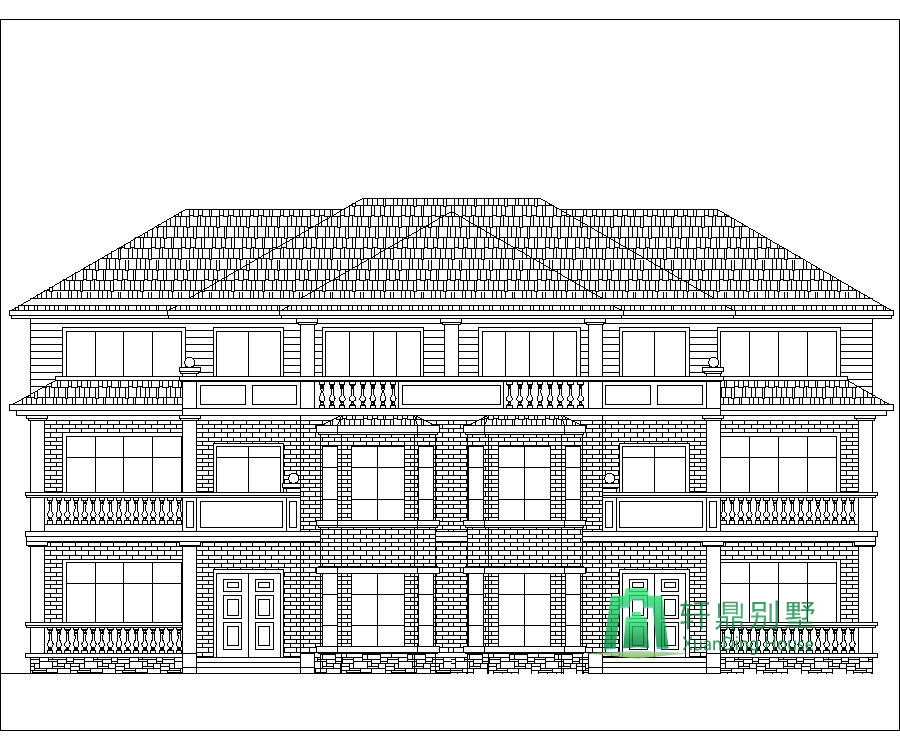

正立面圖：

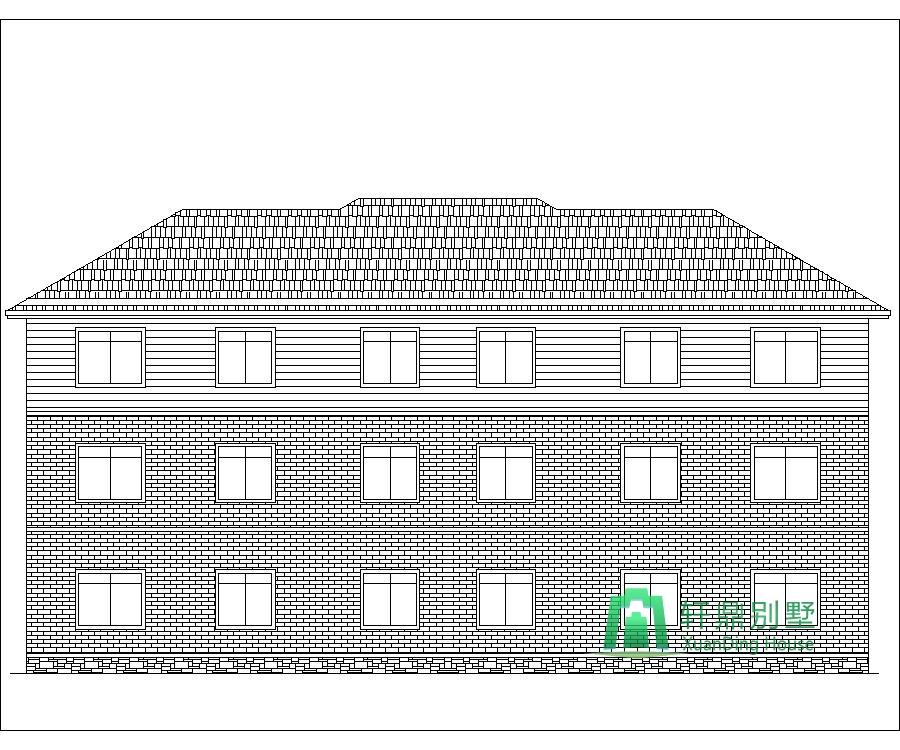

背立面圖：

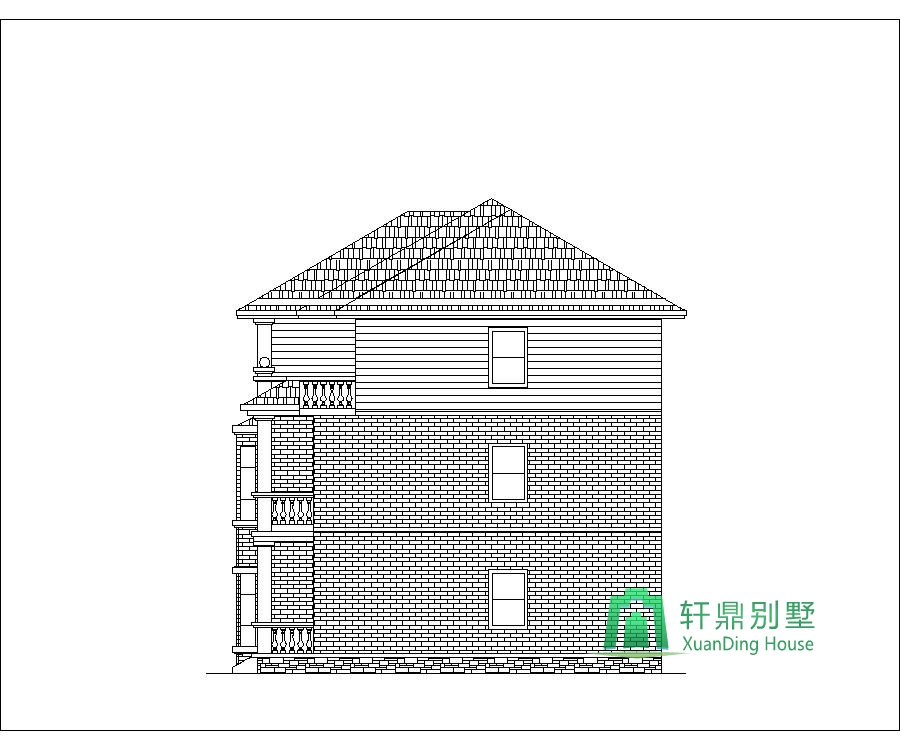

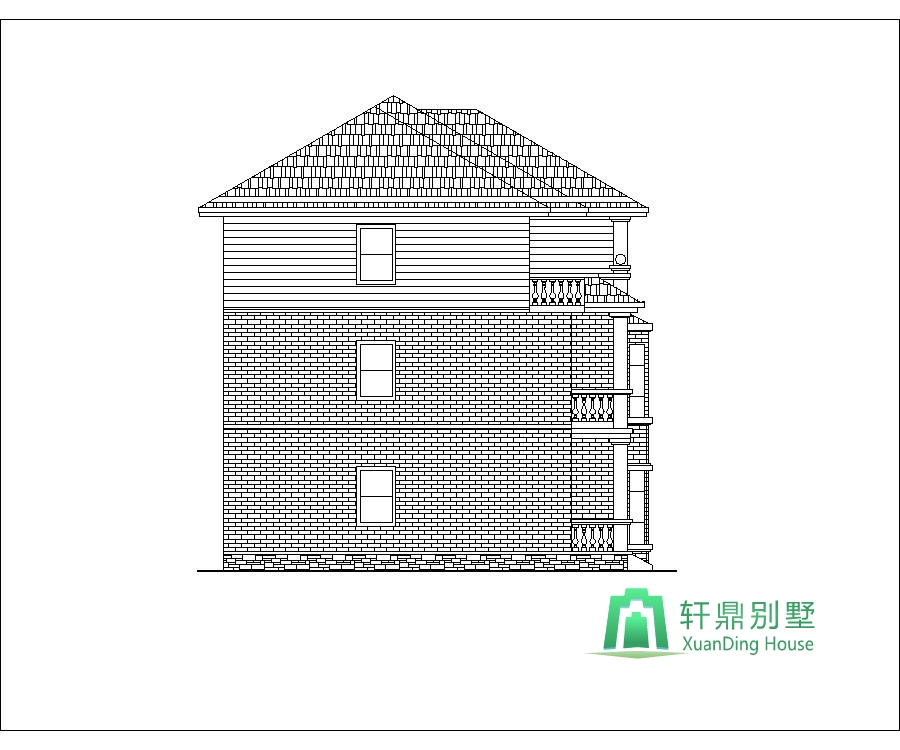

左立面圖：

右立面圖：
